萬賓建筑結構健康監測系統，建筑物位移、沉降多方位監測

建筑安全問題關系著民生福祉，每次建筑坍塌事故的發生，都帶來巨大的經濟損失和人員傷亡，隨著經濟的發展，目前超高層建筑和大跨度建筑越來越多，結構也越來越復雜，通過對建筑體結構監測，可以及時查缺補漏，防微杜漸，防止自然災害或人為因素對建筑結構帶來損害。

萬賓建筑結構健康監測系統，建筑物位移、沉降多方位監測 (圖1)

建筑結構就像人體的“器官”支撐著整個建筑物的運行，而這些器官也會“衰老”、“生病”，如果沒有及時發現它們的健康狀態，一旦出現病變，就會威脅到人們的生命財產安全。縱觀歷年來建筑物倒塌的原因，大部分是由于結構被破壞導致的。所以為了能夠隨時掌握建筑物的健康狀態，就需要對建筑結構進行監測。

萬賓建筑結構健康監測系統，建筑物位移、沉降多方位監測 (圖2)

近幾年智能傳感器在結構監測領域取得了令人矚目的成績，通過傳感器可以有效彌補人工監測中數據采集的連續性差、時效低、成本高的問題，智能傳感器可以對建筑結構數據進行實時采集，不受天氣影響，即使在惡劣環境下依然能保持數據穩定，且數據前后連貫，可靠性更強。而傳感器將采集到的數據上傳到云平臺，平臺對其進行分析、評估，當數據超過閾值，系統就是發出報警。這一整個的監測流程就構成了建筑結構健康監測系統。

萬賓建筑結構健康監測系統，建筑物位移、沉降多方位監測 (圖3)

萬賓（WITBEE?）建筑結構健康監測融合AIoT、4G/5G、北斗衛星導航、大數據、三維可視化等技術，通過智能結構診斷器、環境傳感器和視頻監控等感知數據，可根據位移、沉降、傾斜、加速度、振幅、頻率、地震烈度、動態平衡、人體舒適度和結構溫濕度等結構監測指標，及風力、溫度等外界條件，實現建筑物結構安全預警和健康度的快速評估，有效預知建筑結構變化趨勢。讓管理者隨時隨地了解和查看建筑物的運行狀況，強化建筑物結構安全監管工作，輔助管理者進行科學決策，減少風險事件發生，保障人民生命財產安全。

萬賓建筑結構健康監測系統，建筑物位移、沉降多方位監測 (圖4)

智能監測儀器

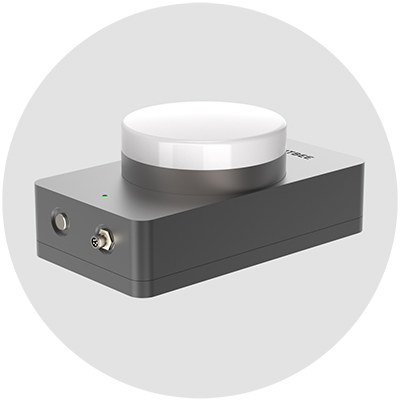

智能結構診斷器EN300-G1采用多維度結構健康無損SHM識別技術，多自由度微振動診斷方法與感知終端，集成多種自主核心算法和邊緣計算能力，對建筑和構筑物進行結構健康診斷。

萬賓建筑結構健康監測系統，建筑物位移、沉降多方位監測 (圖5)

集成10多項結構體征健康監測指標

創新性集成位移、沉降、傾斜、加速度、振幅、頻率、地震烈度、動態平衡、人體舒適度和結構溫濕度等監測指標。

邊緣終端提高彈性并減少網絡負載

超級邊緣終端集成多維感知、自主算法、邊緣計算、存儲、儲能、加密和5G/4G通信于一體，原始數據不必傳回云端。

隨需應變的開放平臺與數據服務

AIoT開放平臺實時解算毫米級衛星定位、撓度、索力、伸縮縫、船撞報警、電子羅盤等數據服務。

無損SHM結構健康診斷識別技術

SHM技術利用多自由度微振動診斷算法、無損采集技術和多層次分析發現結構早期損傷與隱患。

超小尺寸1.5毫米級全球衛星定位

難以置信的超小尺寸設計，支持北斗、GLONASS、GPS、Galileo等1.5毫米級全球衛星定位服務能力。

云邊端架構，AIoT彈性延展能力

云邊端協同架構讓每個單元相互獨立亦可組合拼圖，勾勒“一機一物一城”的數字孿生城市全景。

即裝即用，使用成本下降95%

一體化小型機易安裝部署，極大縮短施工時間和減輕維護量，降低95%使用成本。

感知監測參數

類型	品項	數據指標
結構變形	水位位移	±1cm，分辨率1mm，后處理精±1.5mm+1ppm
	沉降	±2cm，分辨率1mm，后處理精度±3mm+1ppm
	傾斜	三軸，±180°范圍，最高精度±0.01°
	動態平衡	0.01～100等級
動力特性	頻率	0.01～250Hz，分辨率0.01Hz
	振幅	三軸，分辨率1mg
	加速度	靈敏度0.000038m/s2，最大量程19.6m/s2
	結構溫度	-20℃～100℃，精度±0.5℃
時空信息	電子羅盤	指南針度數分辨率1°
	海拔高度	≤18000m，精度±3mm+1ppm
	衛星定位	±1cm，分辨率1mm，后處理精 ±1.5mm+1ppm
	時間	10ns級天文授時同步校時源
