萬賓燃氣管網監測解決方案，守護城市生命線安全

方案背景

城市燃氣管網作為連接天然氣長輸管線與天然氣用戶的橋梁，擔負著向企業和居民用戶直接供氣的重要職責。隨著城市燃氣需求的急劇增加，城市燃氣管網規模日趨龐大，安全隱患和風險也隨之增加。目前，我國燃氣管網的運行仍存在不少問題，包括：城市燃氣管網老化，應急處置能力不強;城市管理的條塊分割，信息化建設滯后;道路和建筑施工不規范，損壞燃氣管道，造成燃氣泄露安全事故等等。燃氣管網的安全運行，關系到人民生命財產安全，關系社會穩定，涉及千家萬戶。因此，對燃氣管網進行安全監測勢在必行。

萬賓燃氣管網監測解決方案，守護城市生命線安全(圖1)

方案需求

1、監測數據及時上傳，確保數據齊全完整，實現智能化管理;

2、發現異常情況能夠及時處理，保證用戶供氣;

3、通過對全面的參數和數據的分析處理，對整個系統運行狀態判斷。

方案介紹

WITBEE?萬賓?燃氣管網監測系統以城市生命線智能監測儀器作為“感知器官”，通過在燃氣管網相鄰地下空間安裝可燃氣體監測儀備，對城市與燃氣管網存在耦合隱患的暗渠、雨污水管線等中高風險燃氣管網相鄰地下空間可燃氣體濃度進行實時物聯網監測，實現監測區域內燃氣管線泄漏的快速感知。

燃氣管網監測系統應用實現燃氣管網泄漏監測、位置定位，精準預告，及時響應，為泄漏溯源分析、可燃氣體擴散范圍分析和爆炸預警分析提供數據支撐，及時止損，預防事故發生，保障燃氣供給系統安全運轉，提升城市生命線安全風險管控能力。

萬賓燃氣管網監測解決方案，守護城市生命線安全(圖2)

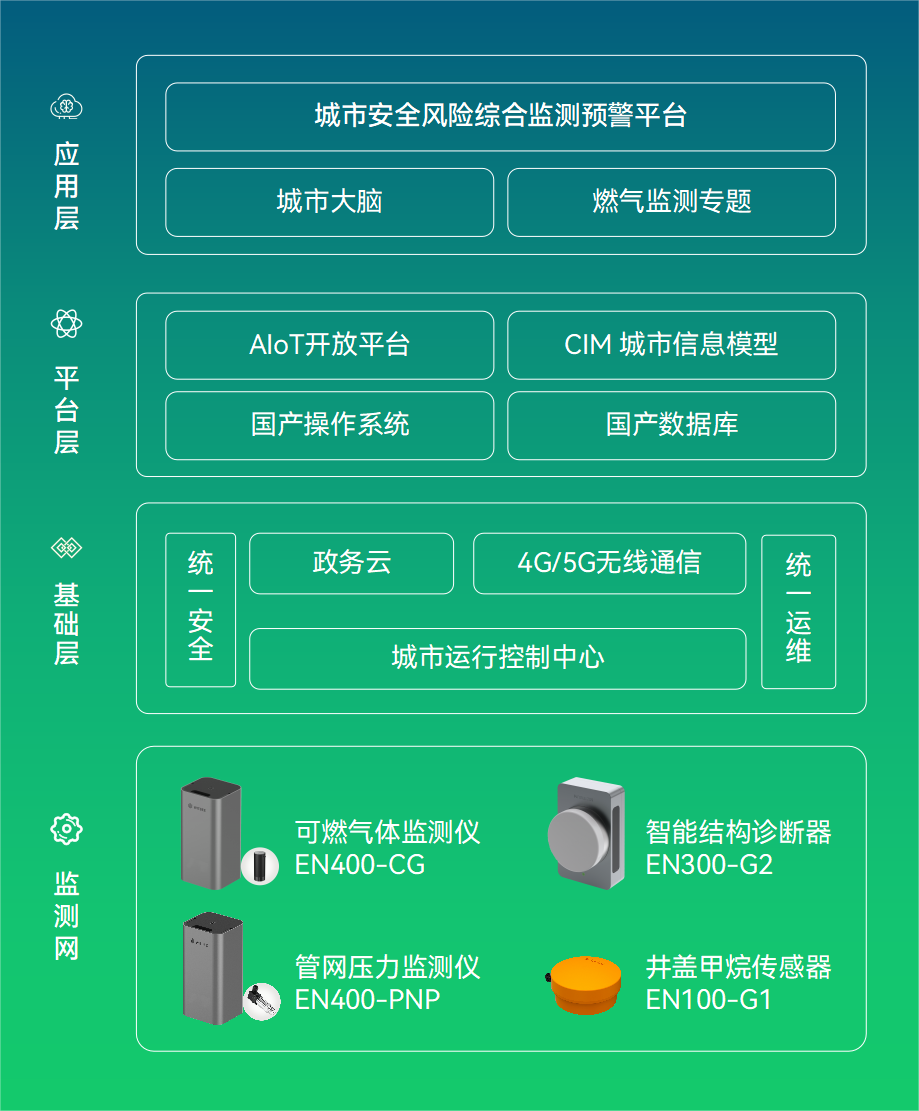

方案架構

1. 傳感器網絡：傳感器網絡是燃氣管網監測系統的核心部分。通過布置在管道關鍵位置的智能傳感器，實時監測氣體濃度、壓力、溫度、流量等關鍵參數。傳感器將采集的數據傳輸到數據采集單元。

2. 數據采集單元：數據采集單元負責收集傳感器采集到的數據，并將數據進行預處理和整合。它負責確保數據的完整性、準確性和實時性，然后將數據傳輸到數據中心。

3. 數據中心：數據中心是燃氣管網監測系統的核心數據處理和分析部分。它接收、存儲和管理傳感器數據，使用大數據分析和算法進行實時數據分析、異常檢測、預測等。根據預設的閾值，數據中心判斷是否存在異常情況，并觸發相應的警報。

4. 監測平臺：監測平臺提供用戶界面，允許用戶遠程監控和管理燃氣管網系統。用戶可以通過Web界面或移動應用查看管道狀態、數據趨勢、警報信息等。監測平臺還可以支持遠程控制和設置。

萬賓燃氣管網監測解決方案，守護城市生命線安全(圖3)

核心設備

1、可燃氣體監測儀

可燃氣體監測儀主要用于監測燃氣管道內甲烷的濃度，通過在燃氣管網閥門井井壁及相鄰地下空間安裝可燃氣體監測儀，實時監測閥門井內可燃氣體甲烷(CH4)的濃度數據。當井下可燃氣體甲烷CH4濃度超過閾值時會第一時間啟動報警通知監控中心，便于工作人員快速定位、及時處理。

萬賓燃氣管網監測解決方案，守護城市生命線安全(圖4)

2、管網壓力監測儀

管網壓力監測儀用于測量燃氣管道的壓力變化，集電池供電、超低功耗、邊緣計算、IP68 高防護等級、無線通信、多類型傳感器數據采集、數據存儲、數據異常報警輸出為一體，實時監測管網壓力數據。當管網壓力低于閾值時會第一時間啟動報警通知監控中心，便于工作人員快速定位、及時處理。

萬賓燃氣管網監測解決方案，守護城市生命線安全(圖5)

3、智能結構診斷器

智能結構診斷器監測外部環境對于燃氣管道的影響，燃氣管網地表及周邊位置的結構振動、擠壓可能會引發管網破裂、燃氣泄漏等情況，智能結構診斷器可以實時監測關鍵階段的結構健康狀態，可以有效預防管道破裂，為燃氣泄漏提供相關預警。

萬賓燃氣管網監測解決方案，守護城市生命線安全(圖6)

方案特點

全面實時監測：采用先進的傳感器技術和物聯網技術，實現對燃氣管網的全面實時監測，提高了監測的準確性和及時性。

智能化管理：通過智能化管理平臺，實現對監測數據的實時分析和處理，及時發現和處理問題，提高了管理效率。

降低成本：通過減少人力物力的投入，降低了監測和管理成本。

以上就是關于燃氣管網監測的所有內容，通過上文可以了解到燃氣管網監測能夠預測潛在的危險，為城市提供更可靠的燃氣安全保障，同時降低了事故發生的可能性，保障燃氣的安全運行。
